Fotogrammetrián és nagysebességű 3D nyomtatáson alapuló teljesen digitális workflow
Az előrehaladott fogágybetegség, amely teljes felső fogívvesztéshez vezet, a kortárs implantációs protetika egyik legösszetettebb rehabilitációs kihívása. A sebészi komplexitás, a protetikai pontosság és a páciensek gyors esztétikai helyreállítás iránti igénye olyan munkafolyamatot kíván, amely egyszerre gyors, precíz és reprodukálható. A nagy sebességű, kerámia‑erősítésű kompozit 3D nyomtatás, valamint az intraorális fotogrammetria — ide tartozik a Shining3D Aoralscan Elite intraorális fotogrammetriai szkenner és az AccuFab-F1 fogászati nyomtató is — megjelenése alapjaiban változtatja meg a teljes íves implantációs pótlások idővonalát: ma már reálisan elérhető, hogy a páciens 72 órán belül definitív, csavarrögzített, teljes íves híddal távozzon.
Esetprofil
Az ismertetett esetben egy 50 éves, aktívan dohányzó férfi páciens jelentkezett, szisztémás betegségek nélkül, ám generalizált krónikus parodontitis és kifejezett maxilláris csontveszteség miatt súlyos funkcionális és esztétikai panaszokkal. A páciens egyértelműen elutasította a kivehető pótlást; fix, implantátumon rögzített, teljes felső rehabilitációt kért, minimális fogatlansági időszakkal.
Az előkezelés során parodontális terápia, majd a felső premolárisok és molárisok, illetve az alsó molárisok extrakciója történt, ezt követően pedig egy teljes felső all‑on‑6 implantációs rehabilitáció került megtervezésre, háromnapos korai terheléssel.
Kezelési célok
A tervezett protokoll fő céljai:
Teljes maxilláris rehabilitáció: hat implantátumra rögzített, csavarozott, fix fogpótlás, kivehető megoldás teljes mellőzésével.
Protetikai átfutási idő minimalizálása: korai terhelés 72 órával a műtét után, a nagy sebességű 3D nyomtatási kapacitás kihasználásával.
Biomechanikailag optimális implantátumeloszlás: angulált és pterygoid distalis implantátumok használata az elérhető csontvolumen maximális kihasználására, a parodontitishez társuló sorvadás kompenzálására.
Teljesen digitális, reprodukálható protokoll: zárt digitális lánc a CBCT‑től az intraorális szkennelésen és fotogrammetrián át a CAD‑tervezésig és 3D nyomtatásig, minimális szék melletti korrekcióval.
Preoperatív státusz és diagnosztika
A klinikai vizsgálat kiterjedt tapadásvesztést, generalizált alveoláris csontdestrukciót mutatott a felső állcsontban, mély parodontális tasakokkal és kifejezett gingivális recesszióval. A CBCT vizsgálat a sinus‑fenék, nazális üreg és pterygoid nyúlvány részletes értékelésével kvantifikálta az elérhető csontvolument és sűrűséget, egyben volumetrikus adatbázist szolgáltatva a virtuális implantátumtervezéshez.
A panoráma rekonstrukció megerősítette a klinikai diagnózist, több fog „korlátozott‑tól reménytelen” prognózissal, valamint az alsó állcsontban bilaterális moláris érintettséggel, amelyet későbbi, szakaszos rehabilitációval terveztek kezelni.
Sebészi tervezés és implantátum‑konfiguráció

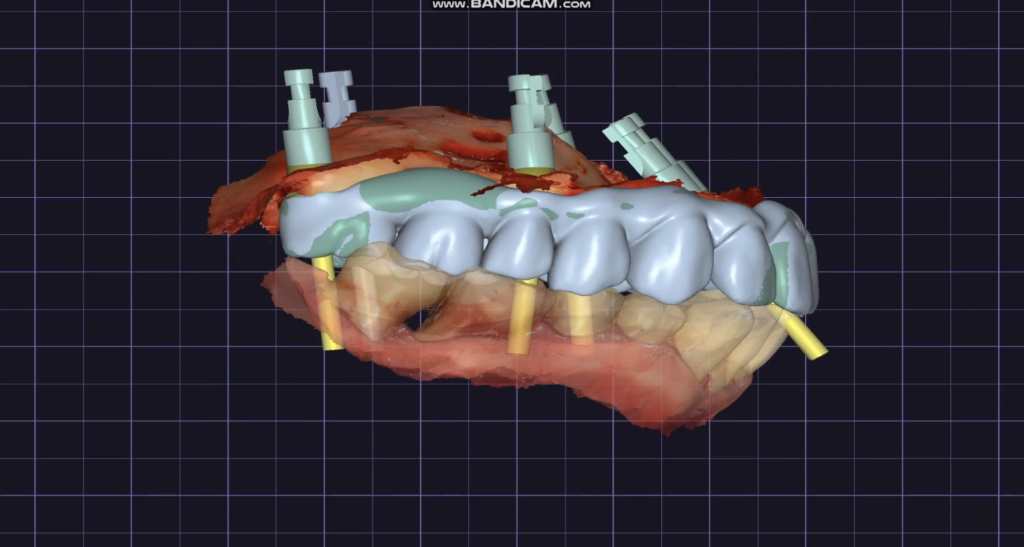

A virtuális implantátumtervezés során a CBCT volumetrikus adatát kompozit palatinális referenciamarkerekkel ellátott intraorális szkenneléssel integrálták. A hat implantátum pozíciója úgy került meghatározásra, hogy az elülső régióban direkt, a distalis régióban angulált, legposteriorabb pozícióban pedig pterygoid irányú, bicorticalis rögzülésű implantátumok biztosítsák a primer stabilitást.
A dokumentált eset MegaGen AnyRidge implantátumokat alkalmaz, amelyek a kompromittált csontminőségben nyújtott teljesítményük miatt kerültek kiválasztásra. A distalis, pterygoid implantátumok egy jól dokumentált stratégiát képviselnek: csökkent sub‑sinus csontmagasság mellett bicorticalis rögzülést, nagy primer stabilitást és stabil korai terhelési platformot biztosítanak.
Intraorális szkennelés és fotogrammetria
A digitális szkennelési protokoll két fő fázisból állt:

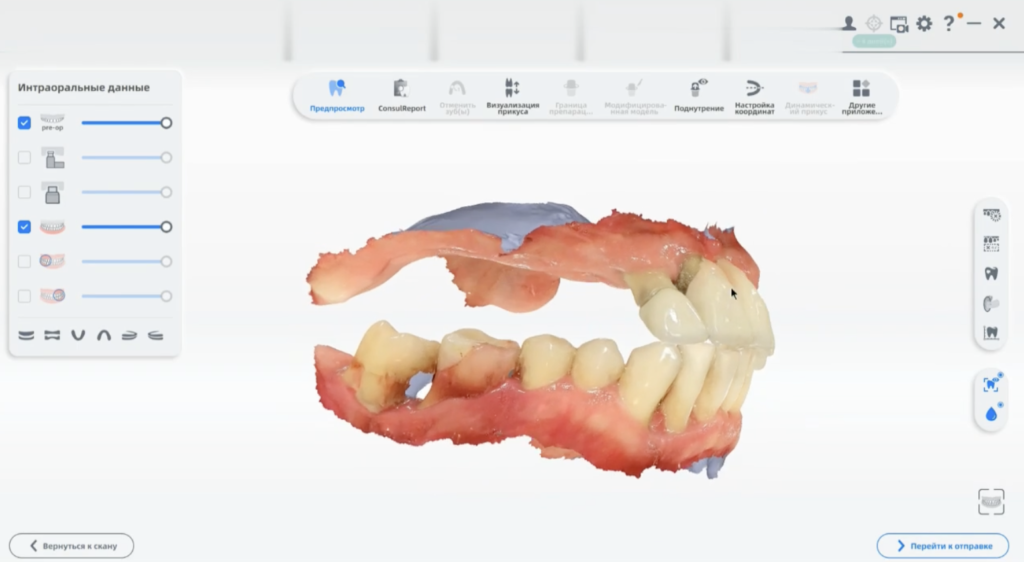

Preoperatív szkennelés: teljes felső fogív intraorális szkennelése, palatinálisan rögzített fiduciális tracerrel, amely referenciát adott a diagnosztikus wax‑up és a CBCT összeillesztéséhez, valamint az esztétikai‑funkcionális fogpozíciók átviteléhez a CAD környezetbe.
Posztoperatív fotogrammetria: az implantátumok behelyezése és multi‑unit felépítmények csatlakoztatása után mind a hat felépítményre scan cap került, és fotogrammetria alapú intraorális szkennelés készült, rögzítve az implantátumok pontos háromdimenziós térbeli viszonyait.
Ez a lépés kulcsfontosságú a teljes íves csavarrögzített hídszerkezet passzív illeszkedése szempontjából: a fotogrammetria a hagyományos ínyszintű lenyomatokhoz képest nagyságrenddel pontosabb implantátumkoordináta‑adatot ad a labor számára.
CAD‑tervezés Exocad környezetben

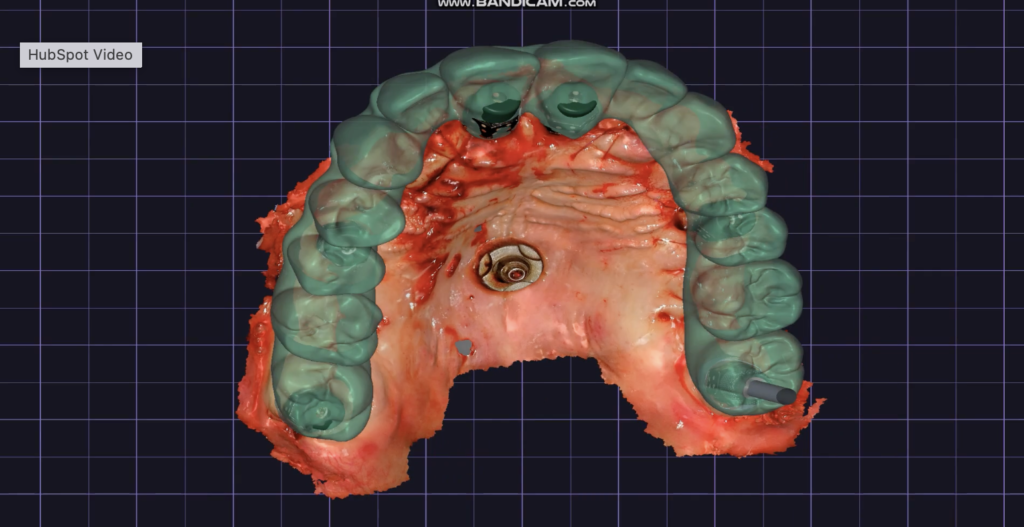

A protetikai tervezés Exocad Elefsina szoftverben történt, full‑arch implantációs modul használatával, közvetlen fotogrammetria‑adat integrációval. Meghatározó eleme volt a preoperatív diagnosztikus wax‑up közvetlen átvitele a CAD környezetbe, beleértve a fogpozíciót, incizális élt, mosolyívet és occlusalis koncepciót.
Ez a wax‑up transzfer módszertan:
megőrzi az előre meghatározott esztétikai és funkcionális célokat;
csökkenti a fogpozícionálás szubjektivitását;
jelentősen mérsékli a klinikai próbák és szék melletti korrekciók számát.
A teljes tervezési folyamat – IPG adat import, ív pozicionálás, fogmorfológia kialakítása, végleges STL generálás – teljes mértékben dokumentálható és reprodukálható, ami a laborok számára új szintű kontrollt ad a teljes íves implantációs munkákhoz.
3D nyomtatás nagysebességű kerámia‑kompozit gyantával
A készre tervezett teljes ív STL közvetlenül került a dental 3D nyomtatóba, kerámia‑erősítésű kompozit gyantával, A2 árnyalatban, amelyet kifejezetten magas mechanikai teljesítményre, természetes transzlucenciára és hosszú távú színstabilitásra optimalizáltak. A teljes felső ív nyomtatási ideje Shining3D AccuFab-F1 fogászati 3D nyomtatóval 21 perc volt, 25 mikronos rétegvastagsággal, nagy fényteljesítményű light engine és kétzónás fűtés mellett, amely a gyanta viszkozitását és polimerizációs homogenitását kontrollálta.
A gyakorlatban ez azt jelenti, hogy a labor a sebészi napot követő 1–2 napon belül képes definitív, teljes íves híd vázat gyártani – anélkül, hogy kompromisszumot kellene kötnie a pontosság vagy esztétika terén.
Posztprocesszálás, felszínkezelés és ti‑base integráció
A posztcuringet követően a híd felszíne glaze bevonatot kapott, természetes zománcfényhez közelítő, fényvisszaverő textúrával. A glaze réteg csökkenti a felszíni érdességet, mérsékli a baktériumretenciót és javítja a hosszú távú színstabilitást – különösen releváns aktívan dohányzó pácienseknél.
A végleges felszín kialakítása finom polírozással történt, ezt követte hat titán ti‑base ragasztása a csavarcsatornákba, metal‑to‑metal csavarkapcsolatot biztosítva az implantátum‑szintű multi‑unit felépítmények és a nyomtatott kerámia‑kompozit ív között. A végleges rögzítés dedikált implantátumcsavarokkal történt, a csavarrögzített kivitel biztosította a visszavehetőséget és a passzív illeszkedés ellenőrizhetőségét.
Klinikai átadás, korai terhelés és eredmény
A definitív, csavarrögzített híd 72 órával az implantátumok behelyezése után került átadásra, a korai terhelési protokollnak megfelelően. Intraorális ellenőrzés során mind a hat pozícióban kiváló passzív illeszkedés volt megfigyelhető, ami az IPG alapú implantátumkoordináta‑rögzítésnek és a 25 mikronos nyomtatási felbontásnak köszönhető.
Az occlusalis kontroll egyenletes kontakteloszlást és stabil, funkcionális érintkezéseket mutatott, míg az esztétikai értékelés – teljes arcfotókon, nyugalomban és funkcióban – igazolta a tervezett paraméterek átvitelét: természetes fogproporciók, korrekt incizális élpozíció, harmonikus mosolyív és adekvát ajaktámasz. A páciens elsődleges motivációja, a gyors, fix és esztétikus megoldás, teljes mértékben teljesült.
Konklúzió
Ez az esettanulmány jól demonstrálja, hogy a fotogrammetrián alapuló implantátumszkennelés, a wax‑up‑vezérelt CAD‑tervezés és a nagysebességű, kerámia‑kompozit 3D nyomtatás integrációja Shining3D AccuFab-F1-gyel klinikailag robusztus, teljesen digitális all‑on‑6 protokollt tesz lehetővé, amely 72 órára rövidíti a protetikai átfutást anélkül, hogy pontosságban, esztétikában vagy hosszú távú protetikai stabilitásban kompromisszumot kellene vállalni. Előrehaladott parodontitisben szenvedő, kivehető pótlást elutasító páciensek számára ez a workflow paradigmaváltást jelent: a fogatlan időszak gyakorlatilag megszűnik, a pszichés teher csökken, miközben a leszállított pótlás azonnal funkcionális és esztétikailag kifinomult.
A szükséges digitális eszközök (CBCT, intraorális szkenner, fotogrammetria, CAD, 3D nyomtatás) ma már elérhetők, a kérdés nem az, hogy technológiailag megvalósítható‑e, hanem az, hogy mikor lépnek a teljesen digitális, korai terhelésű, teljes íves implantációs protokoll felé.
